卷煙行業 | 空調恒溫恒濕自控系統

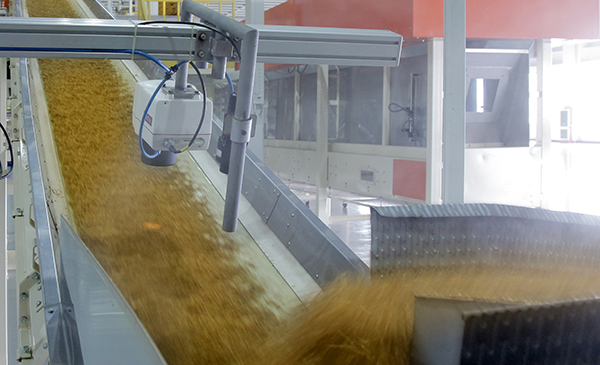

車間溫濕度傳感器
卷煙生產和倉儲過程中，煙絲的含水量是影響卷煙質量的關鍵因素，周圍空氣的溫濕度環境是穩定煙絲內部含水量的保障性措施。中央空調系統為卷煙企業的聯合生產工房、倉儲庫房提供恒溫恒濕工藝環境，一般采用全空氣空調系統。空調系統的冷熱源由動力中心集中供應，動力中心制冷機組、蒸汽鍋爐提供的冷凍水、飽和蒸汽經由地下管廊輸送至聯合工房、倉庫各空調機房的空調末端機組，以及辦公區域的風機盤管、新風機組等。
卷煙生產和倉儲環境一般需要維持25℃（夏）/22℃（冬） ±2 ℃、60%（全年）±5 %溫濕度環境。和常規空調系統相比，屬于高露點空調系統，冷凍供水溫度的調節對系統節能具有重要意義。由于大部分卷煙車間的生產工藝設備產熱量較大，空調系統的換氣次數或處理風量較大，許多車間配置多臺大風量的組合式空調機組聯合運行。卷煙生產車間屬于高大空間，室內溫濕度場存在一定的梯度，一般以布置在車間生產區域的溫濕度傳感器作為控制依據。空調系統的溫濕度參數存在比較大的滯后時間，自控系統的PID調節回路應與不同工況下的系統時間常數、放大系數相適應。
卷煙行業空調自控系統實現的主要監控功能如下：
監測功能
車間（室內）溫濕度參數；新風、回風、混風、送風溫濕度參數監測；表冷器出風、加熱器出風溫濕度監測；新風閥、排風閥、回風閥、表冷閥、加熱閥、加濕閥開度監測；冷熱水供回水回路、蒸汽供汽管路的溫度、壓力監測；系統新風量、送風量監測；過濾器壓差、送回風機壓差監測；送回風機、高壓微霧加濕器運行狀態及故障狀態監測；送回風防火閥狀態、消防報警狀態監測。
通訊集成
與空調送回風機變頻器通訊集成，讀取變頻器內部運行參數；與高壓微霧加濕器自帶控制系統通訊集成。
控制功能
車間（室內）高精度恒溫恒濕自動控制：空調送回風機變頻節能控制；空調系統與各電動調節機構安全聯鎖控制等。主要控制策略包括：全年多工況恒溫恒濕控制策略、變風量節能控制策略、溫濕度獨立控制策略、PID自適應控制策略、串級調節控制策略、數字孿生仿真技術等等。
系統配置上位機操作站，并與能管中心服務器形成C/S架構，操作站上位機實現廠區空調自控系統的集中監、管、控等功能。

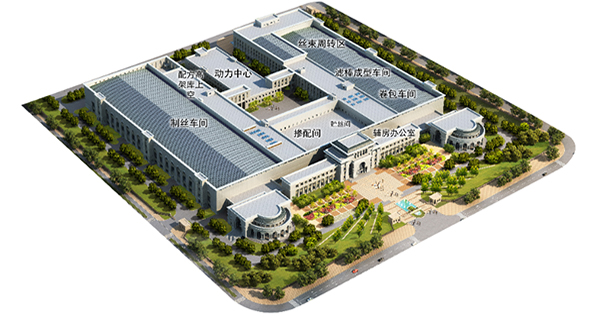

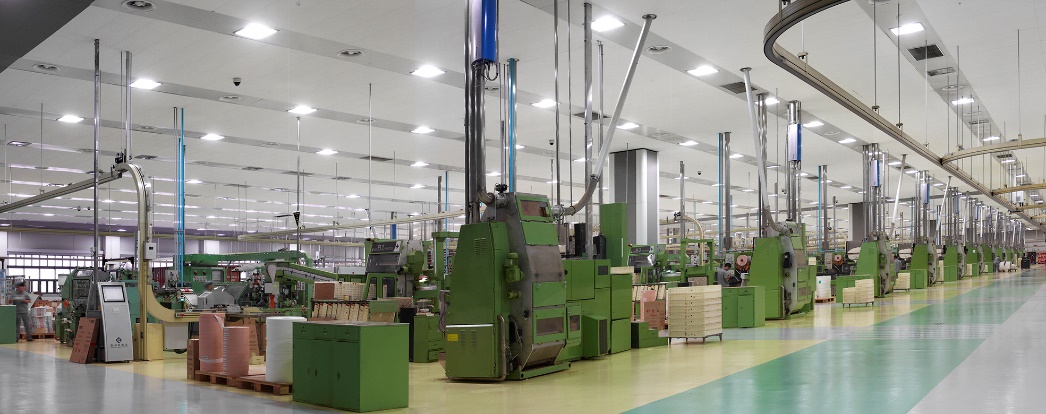

高大空間卷煙生產工房

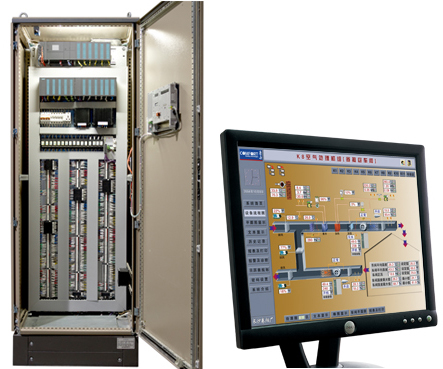

空調PLC控制柜和中央操作站

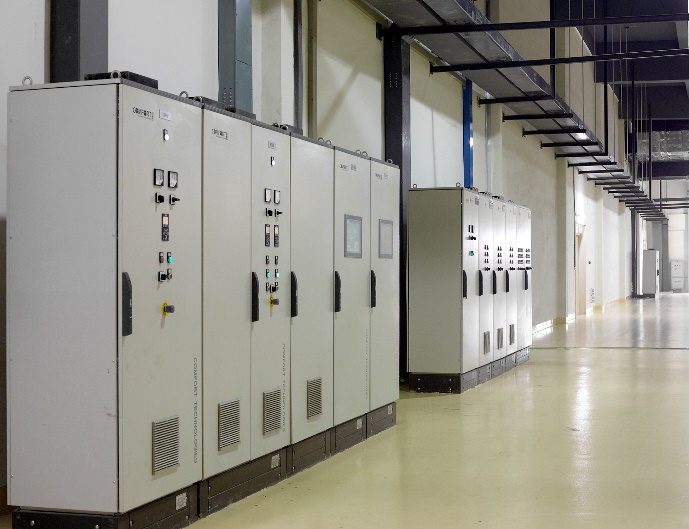

現場PLC控制柜
空調末端機組現場配置西門子S7 1500系列PLC控制站和操作觸摸屏，PLC控制站就近接入集中控制層環網交換機。車間配置測量精度優于±0.5℃、±2%RH溫濕度傳感器，現場控制設備包括風機變頻器、表冷/加熱/加濕電動調節閥、新風/回風/排風電動調節閥等。
本公司已為卷煙行業服務二十余年，空調自控系統業績遙遙領先于同類公司，空調系統高精度恒 溫恒濕控制技術、節能控制技術處于行業領先地位。

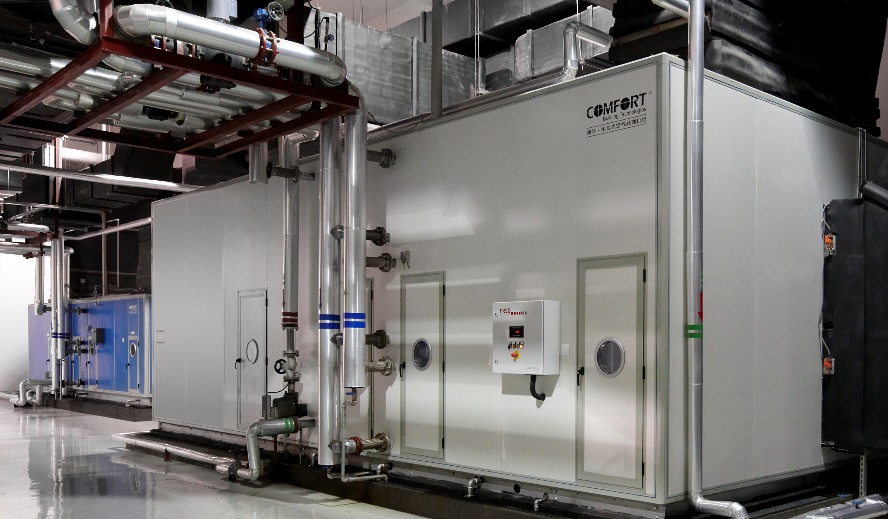

被控空調機房

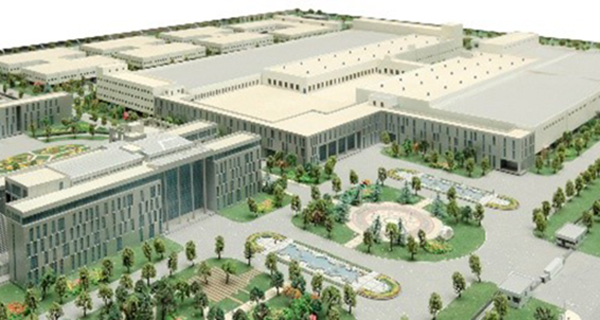

大型經典業績
